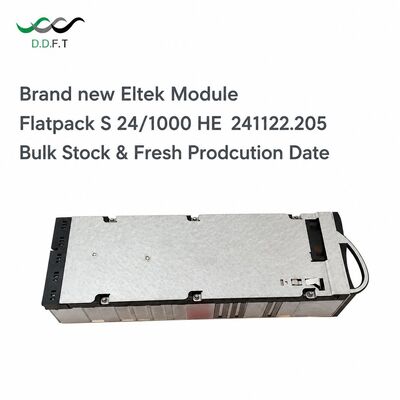

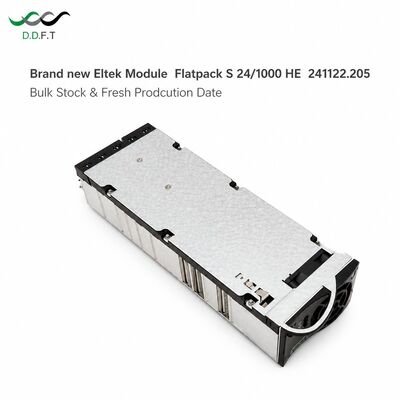

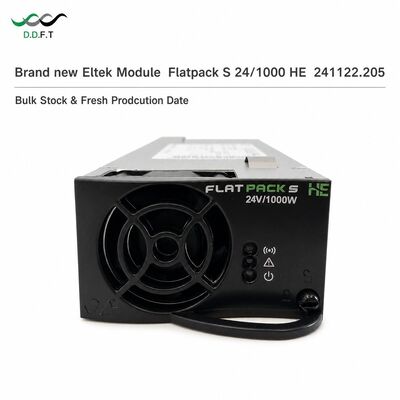

وحدة مقوم Eltek Flatpack S 24/1000HE مزود طاقة عالي الكفاءة 24 فولت 1000 واط رقم القطعة 241122.205 جديد تمامًا
تتطلب التطبيقات في هذه الأسواق أنظمة طاقة تيار مستمر حديثة وموثوقة وآمنة. يوفر Flatpack S كثافة طاقة رائدة في الصناعة في فئته، والعديد من وظائف السلامة، ونطاق درجة حرارة تشغيل واسع، وموثوقية فائقة في هيكله الصغير بعمق 217 مم.
تستخدم مقومات Flatpack S في رف 3U مع وحدة التحكم Smartpack S، وتغطي تطبيقات من 2 إلى 8 كيلو واط باستخدام الحد الأدنى من المساحة، أقل من 18 لترًا، وتبديد حرارة منخفض.
المعلمات :
| الموديل | Flatpack S 24/1000 HE |
| رقم القطعة | 241122.205 |
| بيانات الإدخال | |
| الجهد (النطاق الاسمي) | 185 فولتتيار متردد/مستمر - 305 فولتتيار متردد / 300 فولتتيار مستمر |
| الجهد (نطاق التشغيل) | 85 فولتتيار متردد/مستمر - 305 فولتتيار متردد / 300 فولتتيار مستمر |
| التردد (الاسمي / النطاق) | 45 - 66 هرتز / تيار مستمر |
| الحد الأقصى للتيار | 5.9 أمبيرRMS |
| عامل القدرة | > 0.99 عند 50% حمل أو أكثر |
| الحماية |
فيوز إيقاف التشغيل فوق 305 فولتتيار متردد / 300 فولتتيار مستمر |
| بيانات الإخراج | |
| الجهد (الافتراضي) | 26.7 فولتتيار مستمر |
| الجهد (النطاق القابل للتعديل) | 21 - 29 فولتتيار مستمر |
| الحد الأقصى للطاقة، الجهد الاسمي | 1000 واط |
| الحد الأقصى للطاقة، عند 85 فولتتيار متردد/مستمر | 440 واط |
| الحد الأقصى للتيار | 41.7 أمبير (عند الجهدالخارجي < 24 فولتتيار مستمر) |
| مشاركة التيار | ±5% من الحد الأقصى للتيار من 10 إلى 100% حمل |
| تنظيم الجهد الثابت (حمل 10-100%) | ±0.5% |
| تنظيم الجهد الديناميكي | ±5.0% لتغير الحمل من 10-90% أو 90-10%، وقت التنظيم< 50 مللي ثانية |
| وقت الاحتفاظ | >20 مللي ثانية؛ جهد الخرج > 21 فولتتيار مستمر |
| التموج | < 150 مللي فولتPP، نطاق ترددي 30 ميجاهرتز |
|
|
صمام ثنائي OR-ing مانع، مقاوم للدوائر القصيرة، حماية من الجهد الزائد وحماية من درجات الحرارة العالية |
| مواصفات أخرى | |
| ذروة الكفاءة | 92.5% |
| العزل | 3.0 كيلو فولتتيار متردد - الإدخال والإخراج، 1.5 كيلو فولتتيار متردد - أرضي الإدخال، 0.5 كيلو فولتتيار مستمر - أرضي الإخراج |
| الإنذارات (LED أحمر) | إيقاف التشغيل عند انخفاض التيار الرئيسي، إيقاف التشغيل عند درجات الحرارة العالية والمنخفضة، فشل المقوم، إيقاف التشغيل عند الجهد الزائد على المخرج، فشل المروحة، إنذار الجهد المنخفض، فشل ناقل CAN |
| التحذيرات (LED أصفر) | المقوم في وضع تقليل الطاقة، تم تنشيط حد تيار البطارية عن بعد، جهد الإدخال خارج النطاق، يومض عند الجهد الزائد |
| عادي (LED أخضر) | الإدخال والإخراج على ما يرام |
| مرحل إنذار محتمل (عادة مغلق) | يفتح عند الإنذارات وانقطاع التيار الرئيسي |
| متوسط الوقت بين الأعطال (Telcordia SR-232 الإصدار 3 الطريقة الثانية الحالة L1) | >1 975 044 (عند درجة الحرارةالمحيطة: 25 درجة مئوية) |
| درجة حرارة التشغيل (5 - 95% رطوبة نسبية غير متكثفة) | - 40 - 85 درجة مئوية [-40 - 185 درجة فهرنهايت] |
| الحد الأقصى لطاقة الخرج ينخفض فوق درجة الحرارة / إلى | 45 درجة مئوية [+113 درجة فهرنهايت] / 400 واط |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)، الرطوبة 0 - 99% رطوبة نسبية غير متكثفة |
| الأبعاد [عرض × ارتفاع × عمق] / الوزن | 72 × 41.5 × 217 مم (2.83 × 1.63 × 8.54 بوصة) / < 850 جرام (1.9 رطل) |
| معايير التصميم | |
|
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
|
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS 61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Part 15:2013 |
| البحرية | DNVGL-CG-03391)، شهادة ABS PDA1) |
|
|
ETSI EN 300 019: 2-1 (الفئة 1.2) و 2-2 (الفئة 2.3) EU 2015/863 (RoHS) و 2012/19/EU (WEEE) ظروف التشغيل العادية وفقًا لـ IEC 62040-5-3:2016 البند 4.2. ظروف التشغيل الأخرى وفقًا لـ IEC 62040-5-3:2016 البند 4.3، يجب الإبلاغ عنها |
| 1) صالحة فقط لرقم القطعة 241122.205M | |
الحلول
لشركات الاتصالات التي تبحث عن حلول موثوقة وفعالة، نقدم حزمة كاملة تشمل مسح الموقع، وصياغة خطة احترافية بناءً على طلبات العملاء، والدعم الفني، وخدمات الصيانة. يتم إجراء مسح الموقع لدينا بدقة لجمع البيانات الصحيحة. ثم نقوم بتطوير خطط مخصصة مبتكرة وعملية. دعمنا الفني استباقي، ويتوقع المشكلات قبل حدوثها، وخدمات الصيانة لدينا مصممة لتقليل وقت التوقف عن العمل. مع فريق من الخبراء وشبكة عالمية من الشركاء الموثوق بهم، نحن خيار مفضل لشركات الاتصالات.
الأسئلة الشائعة :
1. س: كيف يعمل مراقبة الجودة لديك؟
ج: لضمان جودة المنتج، نخضع جميع العناصر لاختبارات شاملة قبل الشحن. يشمل ذلك محاكاة سيناريوهات استخدام مختلفة، وإجراء اختبارات الحمل، والحمل الكامل، ومشاركة التيار للتأكد من أن كل منتج يعمل على النحو الأمثل.
2. س: ما هو أقل طلب يمكنني تقديمه؟
ج: يمكنك تقديم طلب لعنصر واحد فقط؛ لا يوجد حد أدنى لكمية الطلب. ضع في اعتبارك أن السعر وجدول التسليم قد يختلفان اعتمادًا على الكمية التي تطلبها.
3. س: هل يمكنك تقديم مقدمة عن شركتك؟
ج: بالطبع! سأرسل لك وثيقة مقدمة شركتنا على الفور. ستقدم لك نظرة مفصلة وعميقة على شركتنا، بما في ذلك خلفيتنا وخدماتنا ومكانتنا في الصناعة.
4. س: لماذا يجب أن أختار شركتك بدلاً من غيرها؟
ج: تتميز شركتنا بمخزونها الوفير، مما يضمن إمدادًا غير منقطع للطلبات المستقبلية. علاوة على ذلك، نقوم بتخصيص الحلول وفقًا لمتطلبات العملاء المختلفة، مما يوفر تجربة شخصية تلبي احتياجاتك الفريدة.
5. س: هل من الممكن الحصول على عينات المنتج وعروض الأسعار؟
ج: العينات متاحة عند الطلب. تعتمد تكلفة العينة على السعر العادي، وستحتاج إلى تغطية نفقات الشحن.
